CNC horizontal Lathe NL503H

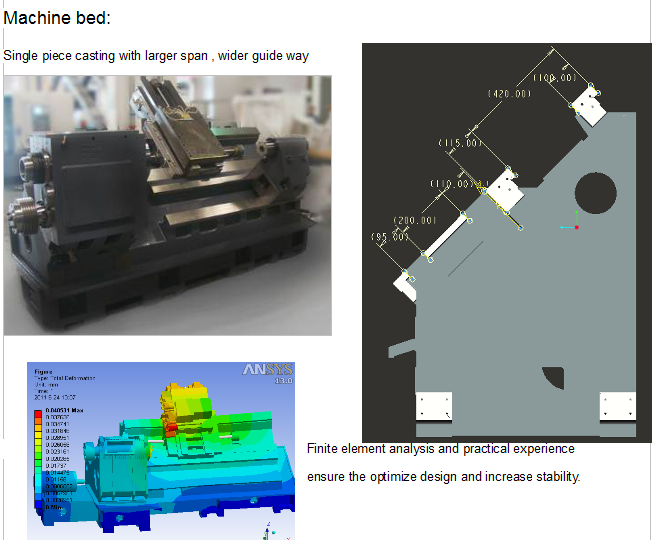

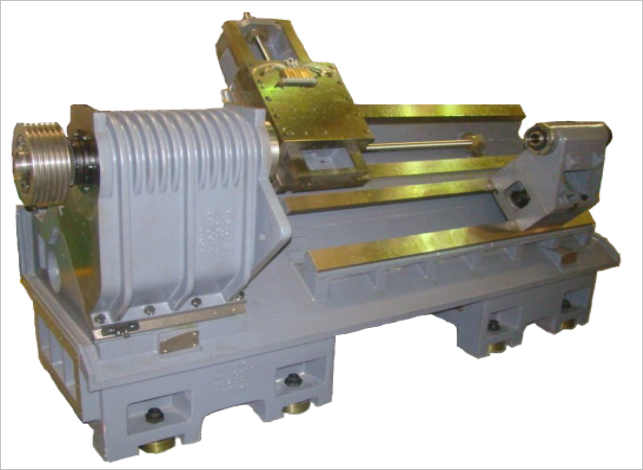

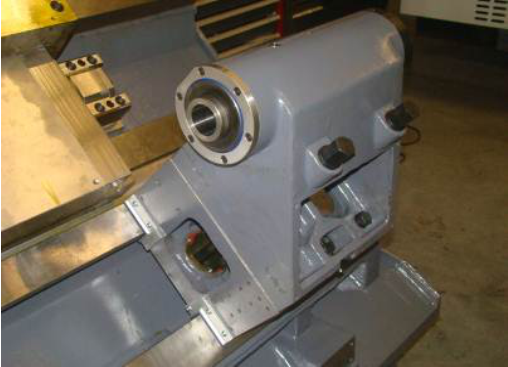

Basamento Tornio
Specifiche Tecniche
| Max. Diametro rotante sul banco | 650 mm |
|---|---|
| Max. Diametro rotante sul carro | 480 mm |
| Max. lunghezza Tornibile | 500 mm |
| Diametro foro mandrino | 75mm |
| Corsa asse X | 290 mm |
Corsa asse Z | 850 mm |

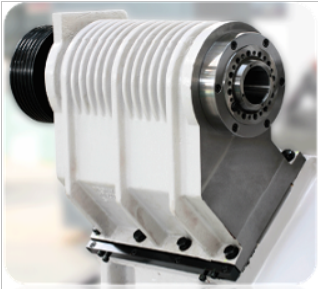

| MANDRINO | |
| Potenza di uscita | 18.5 / 22 KW |
| Attacco Naso Mandrino | A2-8 |
| Max. velocità rotazione mandrino | 1500 rpm |
| Chuck | 12 " |
| CONTROPUNTA | |
| Dia./Corsa del canotto contropunta | D130 / 100mm |
| Attacco Foro conico | Cono Morse 5 |
| FEED & VELOCITA' | |
| Rapidi asse X | 16 m / min |
| Rapidi asse Z | 16 m / min |
| Velocità di Taglio | 1-8000mm / min |

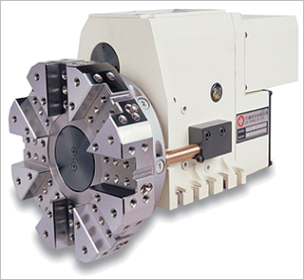

| TORRETTA | |
| Numero di stazioni utensili | 12 |
| Dimensioni Sede Utensili fissi | 31.75 mm x 25,4 mm |
| Max. diametro della barra alesatura | 50,8 mm |
| Precisione di posizionamento asse X | 0,012 mm |
| Precisione di posizionamento asse Z | 0,012 mm |
| Ripetibilità asse X | 0,006 mm |
| Ripetibilità asse Z | 0,006 mm |
| Capacità di alimentazione | 35 kV A |
| Capacità serbatoio Refrigerante | 360 Lt |
| Dimensioni (lunghezza x larghezza x altezza) | 3850x1950x2120mm |
| Peso | 9000 Kg |
Accessori Standard

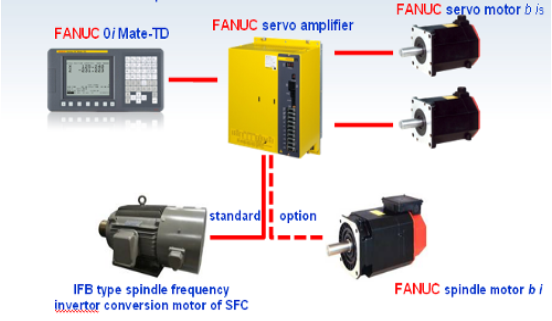

a) CN FANUC 0i–mate–TD control system (Fanuc-Japan);
b). Torretta idraulica a 8-stationi (Yaxin-China);
c). Autocentrante idraulico 10″(Jinchuan–China);
d). Contropunta Idraulica su guide piane;
e). Cabina elettrica condizionata (Tongfei -China);
f). Trasportatore Trucioli ;
g). Sistema automatico di lubrificazione mininale;
h). Cuscinetti Mandrino NSK (Japan);

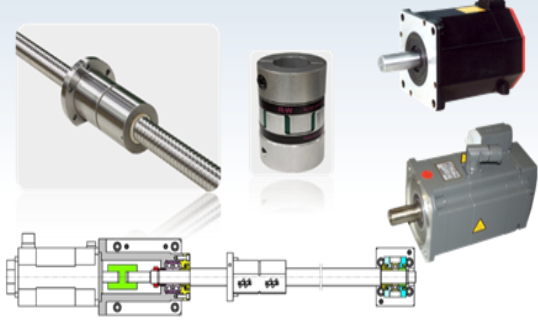

i). Ball screw (HIWIN-Taiwan);
j). Hydraulic system (Sevenocean / KOMPASS, Taiwan) ;
k).Lampada di segnalazione a 3 colori;
l). Pistola di pulizia ad aria;
m). Accessori standard & documentazione tecnica;
