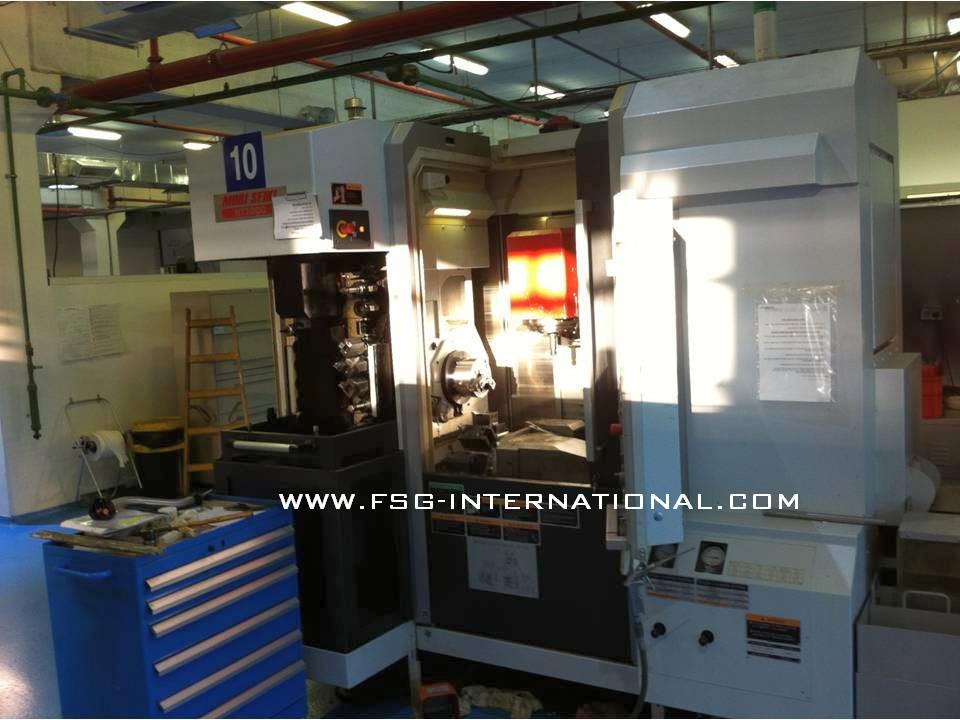

Tornio Fresa Multitasking MORI SEIKI NT 1000 SZ
Usato - 2010
Descrizione Tecnica
| Controllo | MSX 711 IV MAPPS |
|---|---|
| Anno di costruzione | 2010 |
| Diametro di volteggio | 370 mm |
| Diametro volteggio sopra il bancale | 370 mm con Mandrino di Fresatura 300 mm con Torretta Inferiore |
| Diametro Tornibile | 370 mm con Mandrino di Fresatura 270 mm con Torretta Inferiore |
| Lunghezza Tornibile | 424 mm |
Corse Assi | |
Corse Mandrino Tornitura/Fresatura | |
| Corsa Asse X 1 | 380 mm |
| Corsa Asse Y ( fuori centro ) | 210 mm ( + 105 / - 105 ) |
| Asse B | + 120° / - 120° |
| Corsa Asse Z 1 ( longitudinale ) | 460 mm (+155 mm con ATC) |
| Corse Torretta Inferiore | |
| Corsa Asse X 2 | 155 mm |
| Corsa Asse Z 2 (longitudinale) | 610 mm |

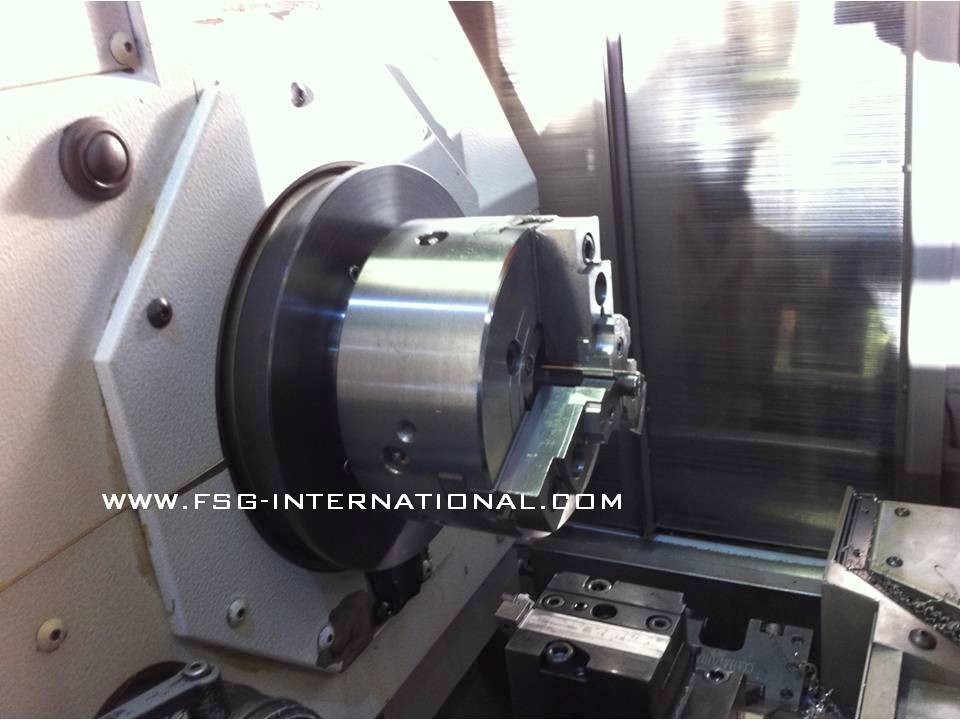

Caratteristiche Mandrino Principale | |
| Attacco Naso Mandrino | JIS A2-5 |
| Diametro interno cuscinetto | 100 mm |
| Foro Mandrino | 61 mm |
| Asse C | 0.0001° |
Potenza Mandrino (S1/S6) | 11/7.5 KW |
| Giri Mandrino | 6.000 rpm |
| Torque 40% | 223/158 Nm |

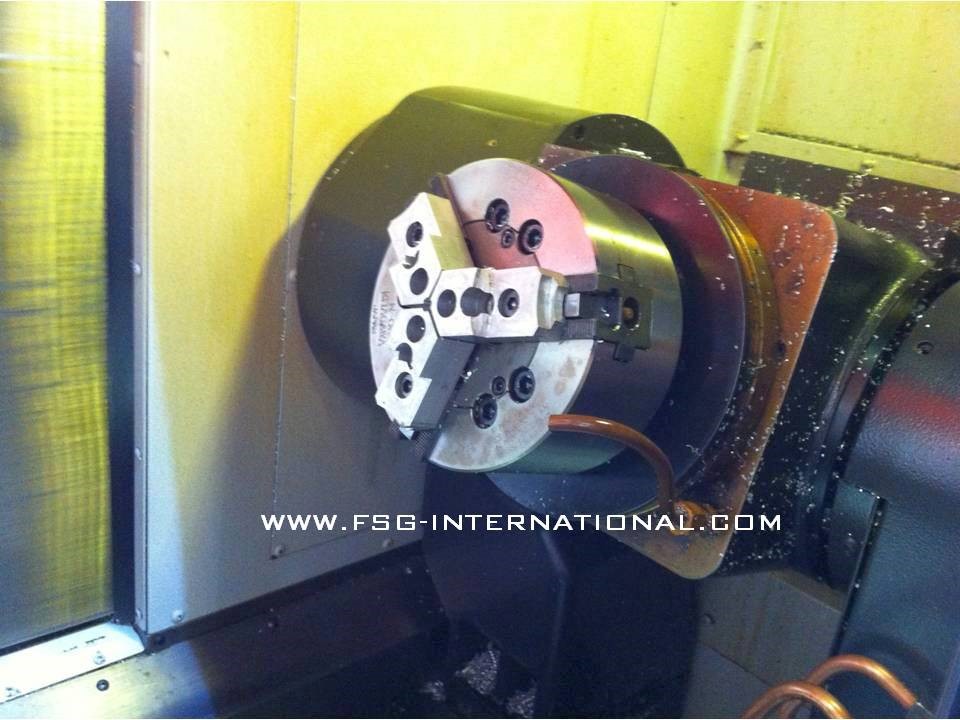

Contromandrino per Fresatura / Carico / Scarico Posizionamenti: | |
| Posizione Trasferimento Pezzo | 0° |
Lavorazioni Assi simultani max | - 30° |
| Velocità contromandrino (Giri/min) | 1000 rpm |
| Posizione per trasferimento pezzo | -180° |
| Posizione per scarico su tappeto/trasportatore | -225° |
| Rapidi | |
| Asse X 1 | 40.000 mm/min |
| Asse Y | 40.000 mm/min |
| Asse Z 1 | 50.000 mm/min |
| Asse X 2 | 20.000 mm/min |
| Asse Z 2 | 30.000 mm/min |
| Asse B | 100 rpm |
| Asse C | 250 rpm |

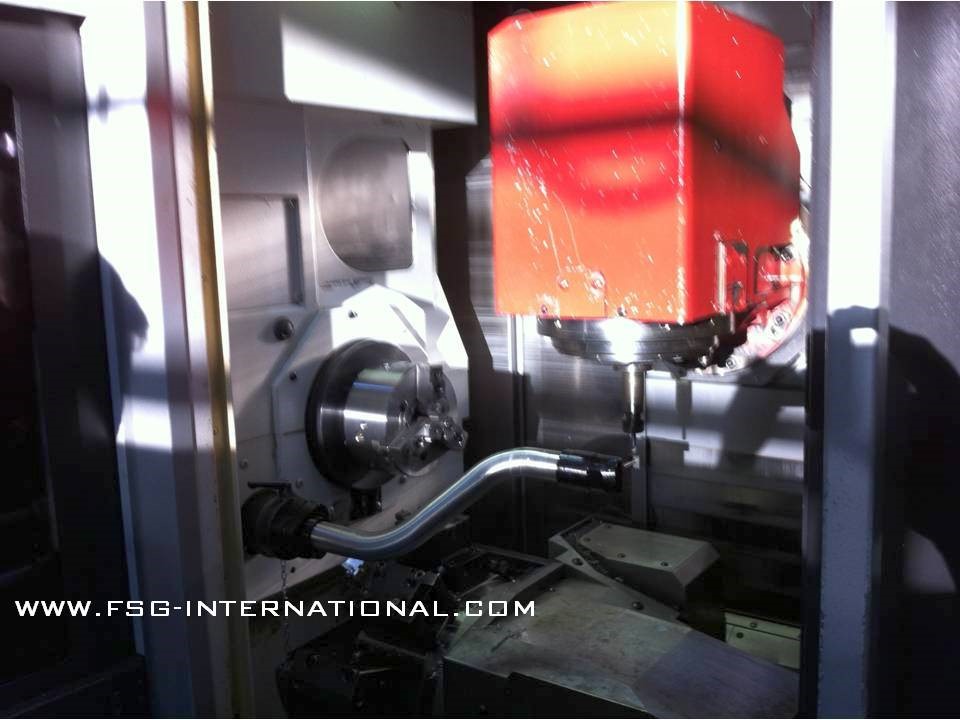

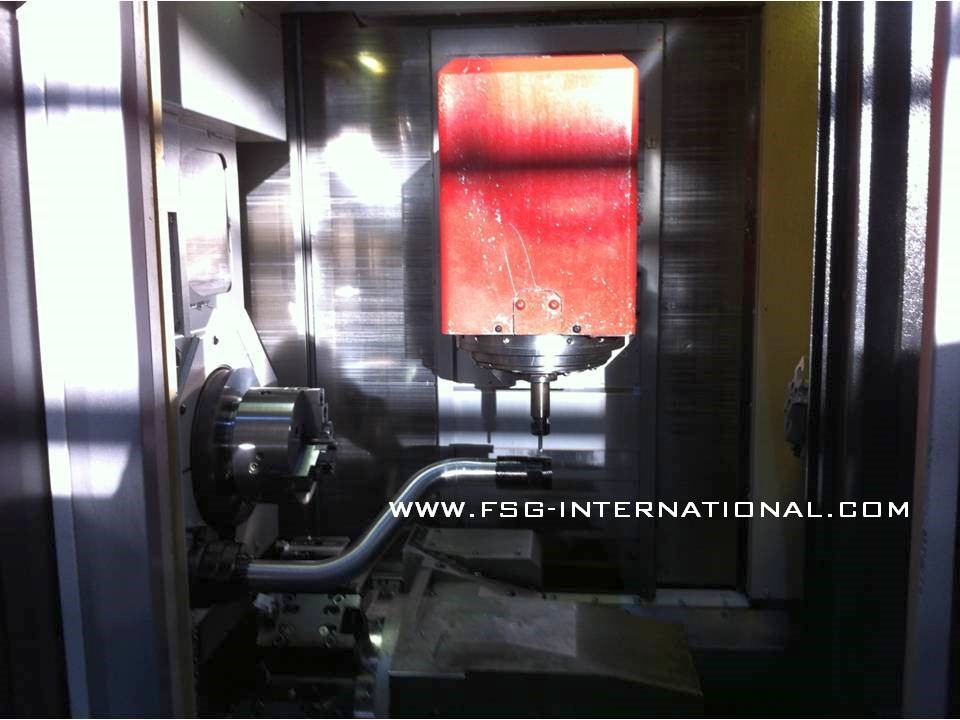

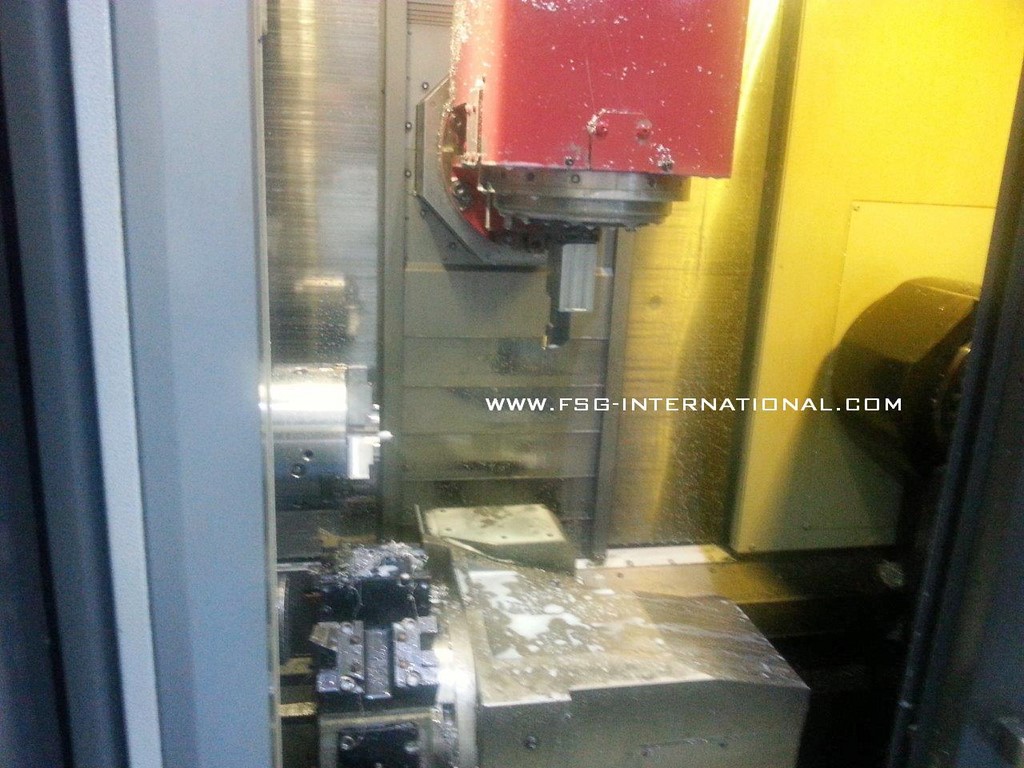

| Caratteristiche Mandrino Tornitura / Fresatura | |
| Stazione Utensile | 1 |
| Tipo Attacco Utensile | CAPTO C5 |
| Diametro interno cuscinetto | 65 mm |
| Potenza Mandrino 25% | 9/5.5 KW |
| Numero Giri Mandrino | 12000 rpm |
| Torque 15 % | 49 / 22 Nm |
| Magazzino Utensili | |
| Numero stazioni Utensili | 38 posti |
| Tempo Cambio Utensile | 1.2 sec |
| Massimo Diametro Utensile | 70 mm |
| Massimo Diametro Utensile con posti adiacenti liberi | 130 mm |
| Massima Lunghezza Utensile | 250 /210 mm (dia </> 70 mm) |
| Massimo peso Utensile | 5 kg |

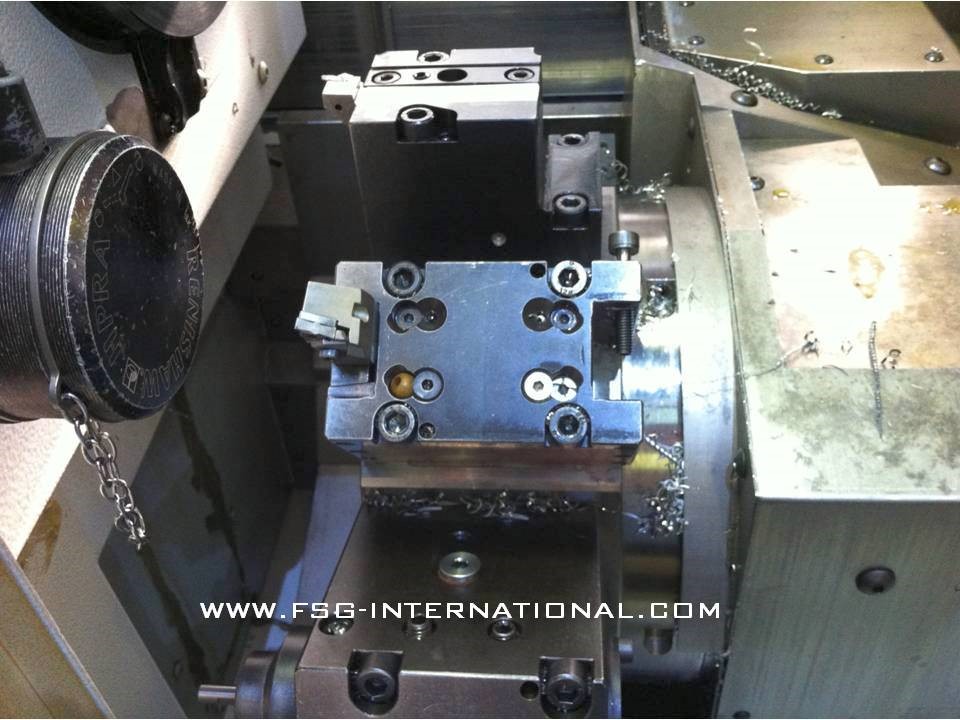

| Caratteristiche Torretta inferiore | |
| Numero di Stazione Utensili | 10 posti |
| Potenza Utensili Motorizzati 15% | 1.5/1.2 KW |
| Numero di Giri Utensili Motorizzati | 6.000 rpm |
| Torque Utensili Motorizzati | 4.8 / 2.3 Nm |
| Caratteristiche Dimensionali | |
| Peso Macchina | 8800 kg |
| Dimensioni Macchina (Lunghezza x Larghezza) | 2425 x 2705 mm |
| Altezza | 2385 mm |
| Condizioni / Ore Macchina | Ottime / meno di 3000h mandrino |
| Convogliatore Trucioli | incluso |
| Impianto refrigerante alta pressione | 35 Bar |
