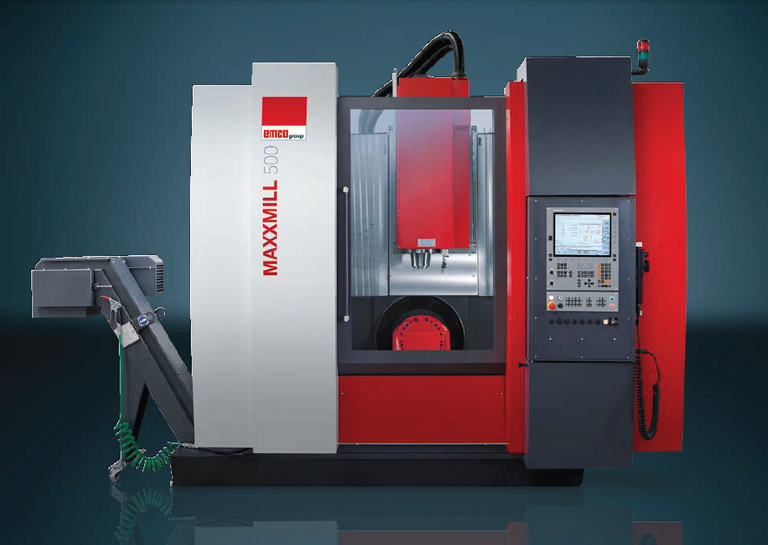

Centro di Lavoro 5 Assi EMCO MaXXmill 500
MAXXMILL 500 è il centro di lavoro verticale ideale per la lavorazione a 5 assi di lotti di piccole-medie dimensioni. È la macchina perfetta per la produzione conto terzi, per l‘automotive, per la meccanica generale e anche per i centri di formazione avanzati. Il nuovo MAXXMILL 500 può lavorare pezzi con campo di lavoro reale di 500 x 500 x 475 mm su 5 lati in un solo posizionamento.

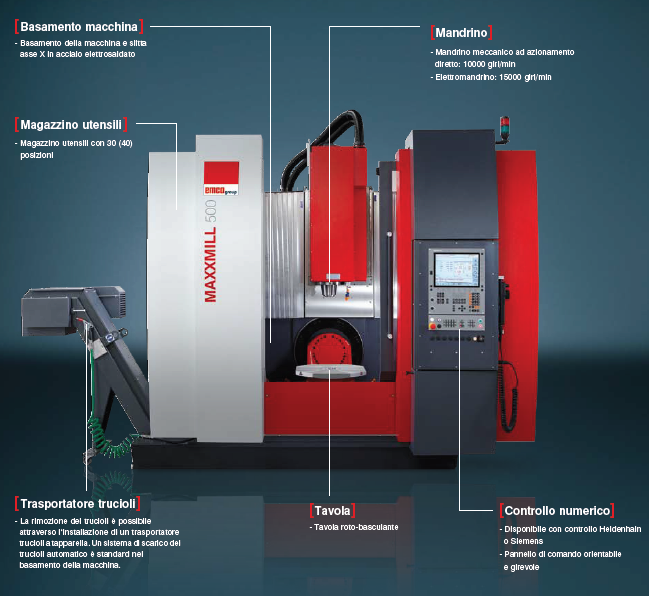

- Basamento della macchina e slitta asse X in acciaio elettrosaldato
- Mandrino meccanico ad azionamento diretto: 10000 giri/min - Elettromandrino: 15000 giri/min
- Magazzino utensili con 30 (40) posizioni
- Tavola roto-basculante

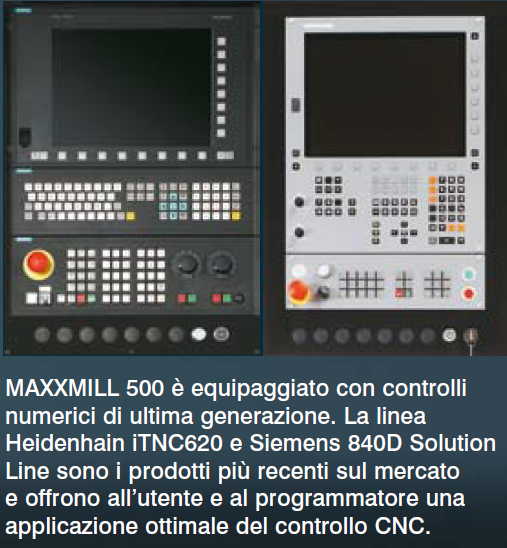

-Disponibile con controllo Heidenhain o Siemens - Pannello di comando orientabile e girevole
- La rimozione dei trucioli è possibile attraverso l‘installazione di un trasportatore trucioli a tapparella.
Un sistema di scarico dei trucioli automatico è standard nel basamento della macchina.

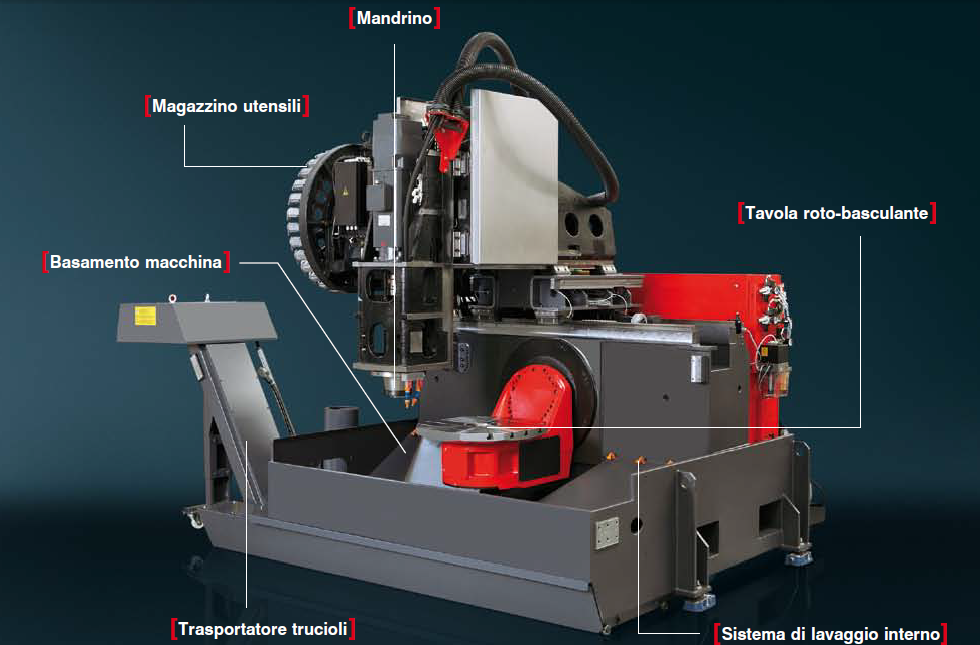

Struttura macchina

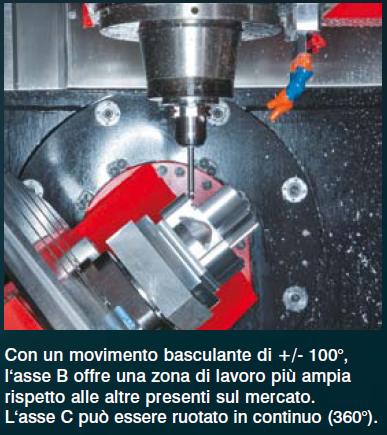

Con un movimento basculante di +/- 100°, l‘asse B offre una zona di lavoro più ampia rispetto alle altre presenti sul mercato. L‘asse C può essere ruotato in continuo (360°).

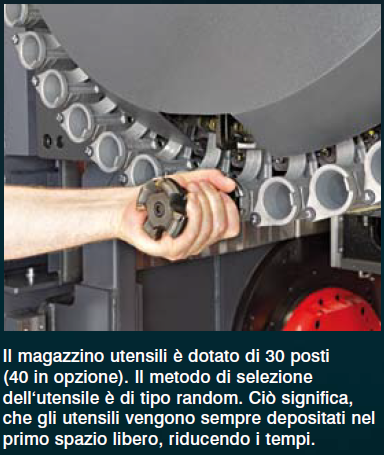

Il magazzino utensili è dotato di 30 posti (40 in opzione). Il metodo di selezione dell‘utensile è di tipo random. Ciò significa, che gli utensili vengono sempre depositati nel primo spazio libero, riducendo i tempi.

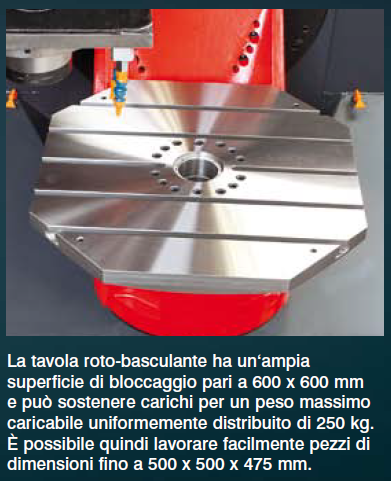

La tavola roto-basculante ha un‘ampia superficie di bloccaggio pari a 600 x 600 mm e può sostenere carichi per un peso massimo caricabile uniformemente distribuito di 250 kg.
È possibile quindi lavorare facilmente pezzi di dimensioni fino a 500 x 500 x 475 mm.
L‘architettura costruttiva del nuovo MAXXMILL 500 è tipicamente a montante mobile. Il basamento della macchina è in acciaio elettrosaldato con pieno riempimento in cemento polimerico, materiale ottimo contro le vibrazioni. La slitta dell‘asse X è in acciaio elettrosaldato, mentre le slitte degli assi Y e Z sono in ghisa stabilizzata.
Specifiche Tecniche
| Corsa asse X | 650 mm |
|---|---|
| Corsa asse Y | 550 mm |
| Corsa asse Z | 500 mm |
| Distanza naso mandrino/tavola (min – max) | 150 / 650 mm |
| Movimento asse B (tiltante) | +/-100° |
| Movimento asse C (tavola) | 0 – 360° |
| Precisione di posizionamento P secondo norma VDI 3441* | 8 μm |
| Ripetibilità di posizionamento Ps secondo norma VDI 3441 * | 3 μm |
| Precisione di posizionamento asse B (tiltante – da encoder motore) | 10 sec. |
| Precisione di posizionamento asse C (tavola – da encoder motore) | 20 sec |
Avanzamenti | |
| Avanzamenti rapidi assi X-Y-Z | 30 m/min |
| Velocità max di rotazione asse B | 25 giri/min |
| Velocità max di rotazione asse C | 25 giri/min |
| Spinta di lavoro asse X | 5000 N |
| Spinta di lavoro asse Y | 5000 N |
| Spinta di lavoro asse Z | 5000 N |
| Accelerazione max assi X-Y-Z | 3 m/s2 |
Tavola basculante | |
| Dimensioni del piatto tavola | 600 x 600 mm |
| Altezza piano tavola risp. al pavimento | 776 mm |
| Numero delle cave | 5 |
| Interasse delle cave | 100 mm |
| Peso max caricabile (uniformemente distribuito) | 250 Kg |
Mandrino | |
| Velocità di rotazione (mandrino macchina base) | 50 – 10000 giri/min |
| Coppia di lavoro | 70 Nm |
| Potenza S1 (S6) | 11 Kw |
| Attacco cono utensile | ISO 40 DIN 69871 |
| Tirante utensile | ISO 7388/2 tipo B |
| Trasmissione diretta con giunto | |
| Elettromandrino | |
| Velocità di rotazione | 50 – 15000 giri/min |
| Coppia di lavoro | 110 Nm |
| Potenza | 34,5 Kw |
Magazzino utensili | |
| Numero posti utensile | 30 |
| Tipo di cambio utensile | Braccio di scambio |
| Gestione utensile | Random |
| Tempo cambio utensile (utensile-utensile) | 1,6 sec |
| Max. diametro utensile | 80 mm |
| Max. diametro senza utensile adiacente | 125 mm |
| Max. lunghezza utensile | 250 mm |
| Max. peso utensile | 8 Kg |
| Peso totale utensili caricabile sul magazzino | 100 Kg |
Refrigerante | |
| Capacità vasca | 250 Lt |
| Pressione pompe standard | 2 Bar |
| Portata max. a 2 bar | 40 Lt / min |
| Alimentazione pneumatica | |
| Min. pressione di alimentazione | 5,5 Bar |
| Min. portata necessaria | 200 Nl / min |
| Refrigerazione attraverso il mandrino a 20 bar con filtro a cartuccia | Opzione inclusa |
| Elettromandrino a 15000 giri/min | Opzione inclusa |
| Lubrificazione | |
| Mandrino grasso permanente | inclusa |
| Guide a ricircolo di sfere olio | inclusa |
| lubrificazione centralizzata | inclusa |
| Viti a ricircolo di sfere olio | inclusa |
| lubrificazione centralizzata | inclusa |
| Dimensioni di ingombro L x P | 2880 x 3230 mm |
| Altezza totale in condizioni di lavoro | 3000 mm |
| Peso totale | 9200 Kg |
| Opzioni | |
| Pistola lavaggio pezzo Filtro a carta | |
| Lampada di segnalazione di stato Rotoclear su porta frontale | |
| Condizionatore armadio elettrico Copertura totale zona di lavoro | |
| Cicli di misura con sonda A pertura automatica porta frontale | |
| Presetting laser Righe ottiche pressurizzate negli assi X-Y-Z | |
| Refrigerazione attraverso il mandrino a 20 bar | |
| Aria/acqua attraverso il mandrino | |
| Giunto rotante a 4 vie sul centro tavola | |
| Centralina idraulica esterna | |
