CNC horizontal Lathe NL503H

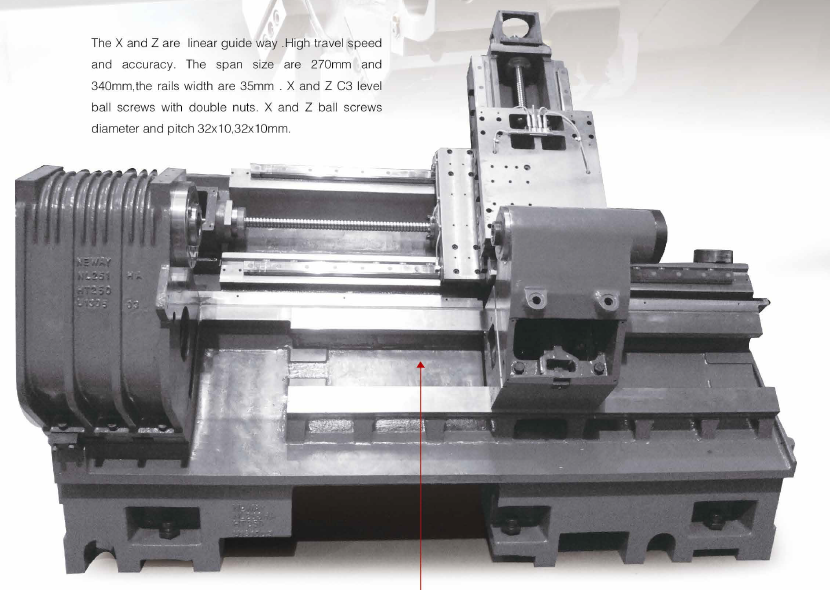

Basamento Tornio

Specifiche Tecniche

Max. Diametro rotante sul banco                                                           650 mm
Max. Diametro rotante sul carro480 mm
Max. lunghezza Tornibile500 mm
Diametro foro mandrino75mm
Corsa asse X                                                                                                            290 mm
Corsa asse Z
850 mm
MANDRINO
Potenza di uscita18.5 / 22 KW
Attacco Naso MandrinoA2-8
Max. velocità rotazione mandrino1500 rpm
Chuck12 "
CONTROPUNTA
Dia./Corsa del canotto contropuntaD130 / 100mm
Attacco Foro conicoCono Morse 5
FEED & VELOCITA'
Rapidi asse X16 m / min
Rapidi asse Z16 m / min
Velocità di Taglio 1-8000mm / min
TORRETTA
Numero di stazioni utensili   12
Dimensioni Sede Utensili fissi31.75 mm x 25,4 mm
Max. diametro della barra alesatura50,8 mm
Precisione di posizionamento  asse X                                                   0,012 mm
Precisione di posizionamento  asse Z0,012 mm
Ripetibilità  asse X                                                                                     0,006 mm
Ripetibilità  asse Z                                                                                 0,006 mm
Capacità di alimentazione                                                                        35 kV A
Capacità serbatoio Refrigerante                                                            360 Lt
Dimensioni (lunghezza x larghezza x altezza)                                     3850x1950x2120mm
Peso9000 Kg
