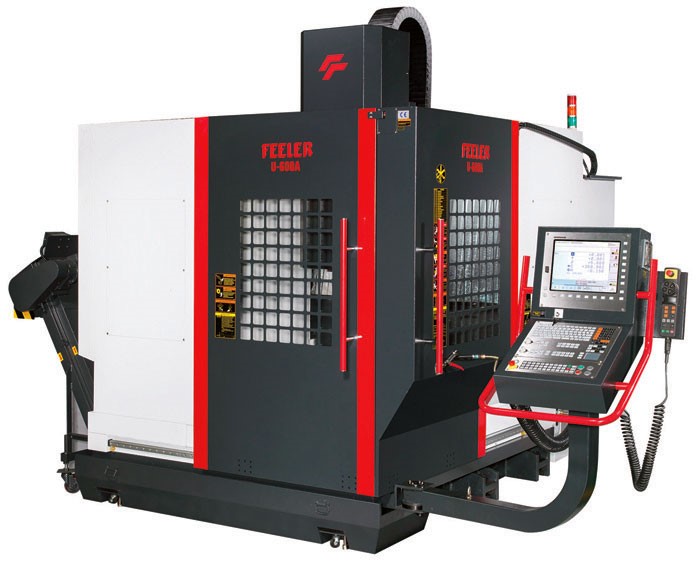

FEELER U600-5AX
Fresatrice CNC 5 Assi

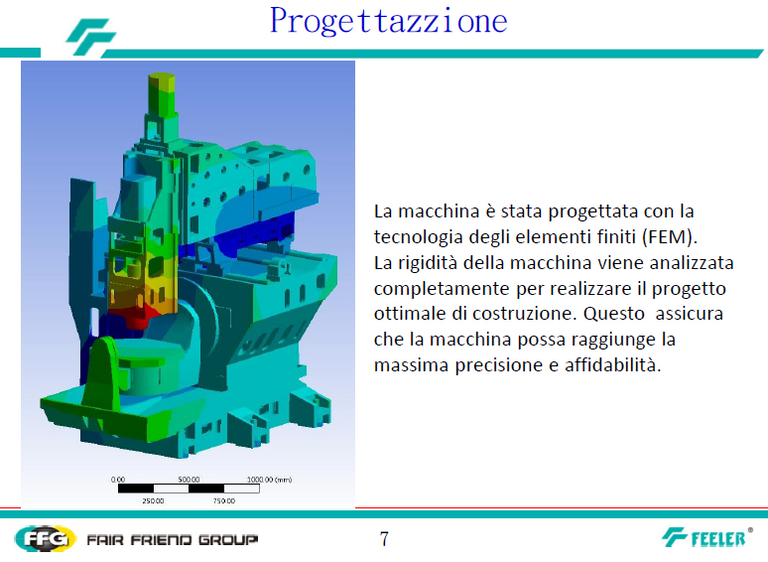

La FEELER U 600 5AXIS è stata progettata con la tecnologia degli elementi finiti (FEM).
La rigidità della macchina viene analizzata completamente per realizzare il progetto ottimale di costruzione.
Questo assicura che la macchina possa raggiunge la massima precisione e affidabilità.

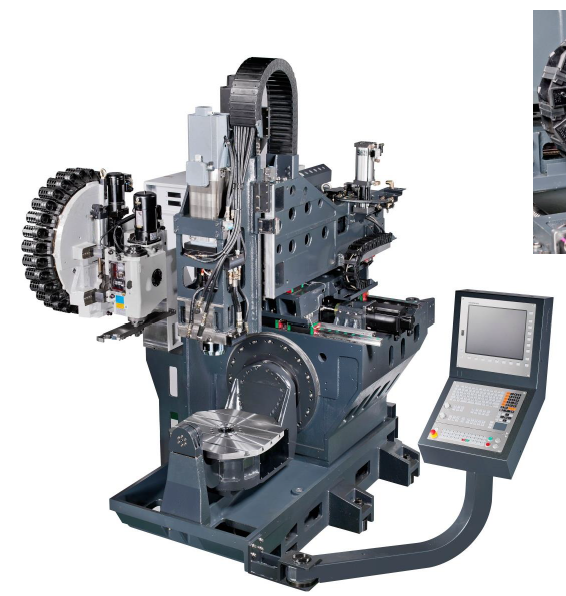

Struttura
Specifiche Tecniche
| Corsa asse X | 460 mm |
|---|---|
| Corsa asse Y | 520 mm |
| Corsa asse Z | 400 mm |
| Distanza naso mandrino/tavola (min – max) | 150 / 550 mm |
| Angolo di rotazione asse A | +40 / -110° |
| Angolo di rotazione asse C (tavola) | 0 – 360° |
| Precisione di posizionamento secondo norma VDI 3441 | 8 μm |
| Ripetibilità di posizionamento secondo norma VDI 3441 | 3 μm |
| Precisione di posizionamento asse A (tiltante – da encoder motore) | 10 sec. |
| Precisione di posizionamento asse C (tavola – da encoder motore) | 20 sec |
Avanzamenti | |
| Avanzamenti rapidi assi X-Y-Z | 30 m/min |
| Velocità max di rotazione asse A | 25 giri/min |
| Velocità max di rotazione asse C | 25 giri/min |
| Spinta di lavoro asse X | 5000 N |
| Spinta di lavoro asse Y | 5000 N |
| Spinta di lavoro asse Z | 5000 N |
| Accelerazione max assi X-Y-Z | 3 m/s2 |

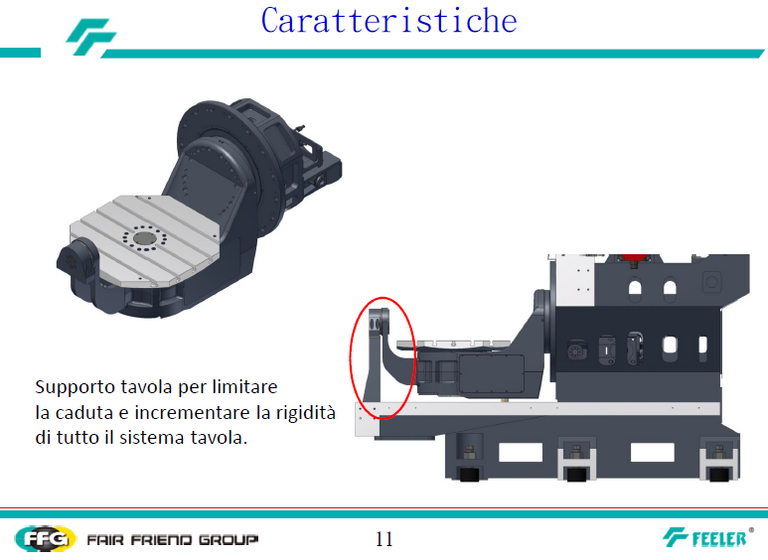

Tavola basculante | |
| Dimensioni del piatto tavola | Ø 600 mm |
| Altezza piano tavola risp. al pavimento | 776 mm |
| Numero delle cave | 5 |
| Interasse delle cave | 125 mm |
| Peso max caricabile (uniformemente distribuito) | 250 Kg |
Mandrino | |
| Velocità di rotazione (mandrino macchina base) | 50 – 15000 giri/min |
| Coppia di lavoro | 70 Nm |
| Potenza S1 (S6) | 7,5 / 11 Kw |
| Attacco cono utensile | BT 40 |
| Tirante utensile | ISO 7388/2 tipo B |
| Trasmissione diretta con giunto | |
| Elettromandrino | |
| Velocità di rotazione | 50 – 15000 giri/min |
| Coppia di lavoro | 110 Nm |
| Potenza | 34,5 Kw |
Magazzino utensili | |
| Numero posti utensile | 24 (Opz. 30 / 40 ) |
| Tipo di cambio utensile | Braccio di scambio |
| Gestione utensile | Random |
| Tempo cambio utensile (utensile-utensile) | 2,5 sec |
| Max. diametro utensile | 80 mm |
| Max. diametro senza utensile adiacente | 150 mm |
| Max. lunghezza utensile | 280 mm |
| Max. peso utensile | 7 Kg |
| Peso totale utensili caricabile sul magazzino | 100 Kg |
Refrigerante | |
| Capacità vasca | 250 Lt |
| Pressione pompe standard | 6/8 Bar |
| Portata max. a 2 bar | 40 Lt / min |
| Alimentazione pneumatica | |
| Min. pressione di alimentazione | 5,5 Bar |
| Min. portata necessaria | 200 Nl / min |
| Refrigerazione attraverso il mandrino a 20 bar con filtro a cartuccia | Opzione inclusa |
| Elettromandrino a 15000 giri/min | Opzione inclusa |
| Lubrificazione | |
| Mandrino grasso permanente | inclusa |
| Guide a ricircolo di sfere olio | inclusa |
| lubrificazione centralizzata | inclusa |
| Viti a ricircolo di sfere olio | inclusa |
| lubrificazione centralizzata | inclusa |
| Dimensioni di ingombro L x P | 3850 x 2350 mm |
| Altezza totale in condizioni di lavoro | 3000 mm |
| Peso totale | 8145 Kg |
| Accessori Standard | |
| Pistola lavaggio pezzo Filtro a carta | incluso |
| Lampada di segnalazione di stato 3 colori | incluso |
| Copertura totale zona di lavoro | incluso |
| Cicli di misura con sonda A pertura automatica porta frontale | incluso |
| Righe ottiche pressurizzate negli assi X-Y-Z | incluso |
| Refrigerazione attraverso il mandrino a 30 bar | incluso |
| Aria/acqua attraverso il mandrino | incluso |
| Filtro a carta | 25μm |
| Separatore Olio / Acqua | incluso |
| Luce LED area di Lavoro | incluso |
Video U 600 5 Axis
Presentazione Feeler Company
Fresatura 5 Assi FEELER
Video U-800 5 Assi

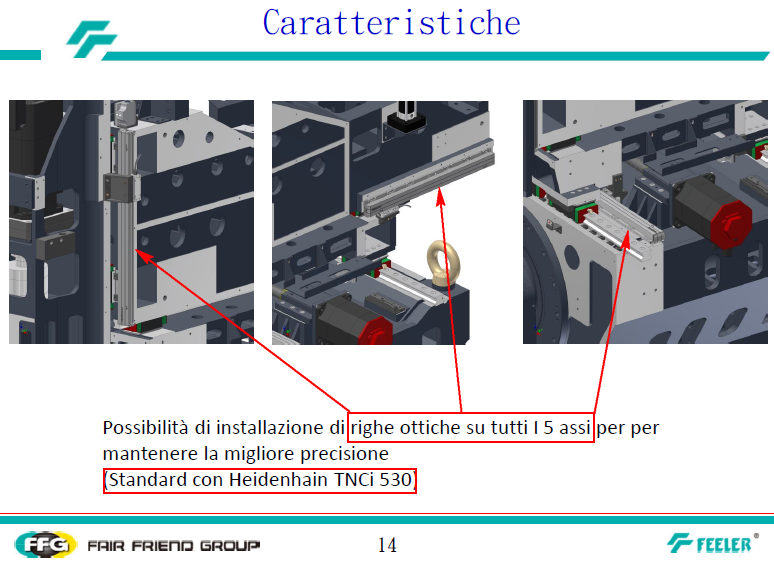

Righe Ottiche

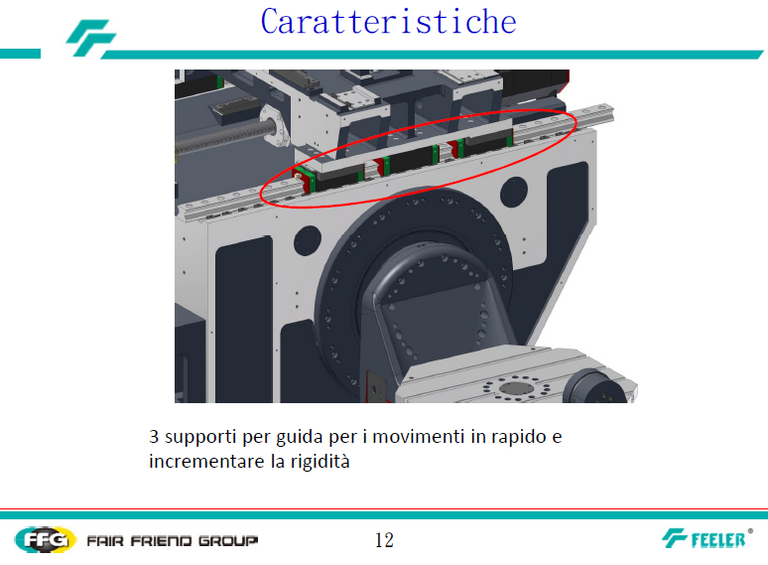

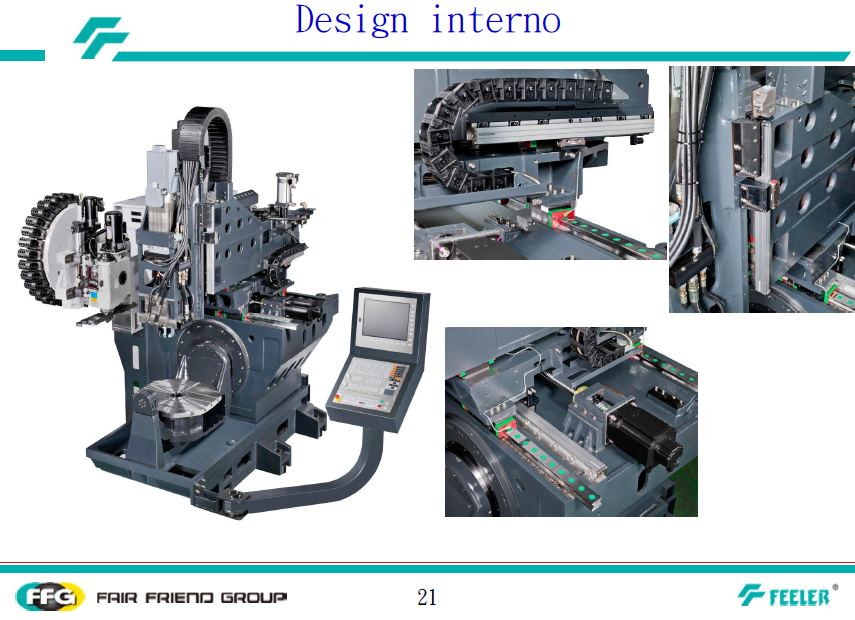

Design Interno

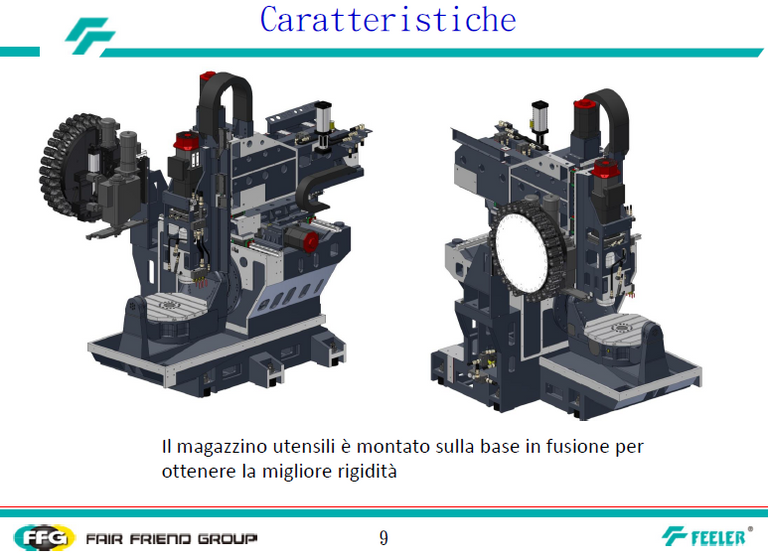

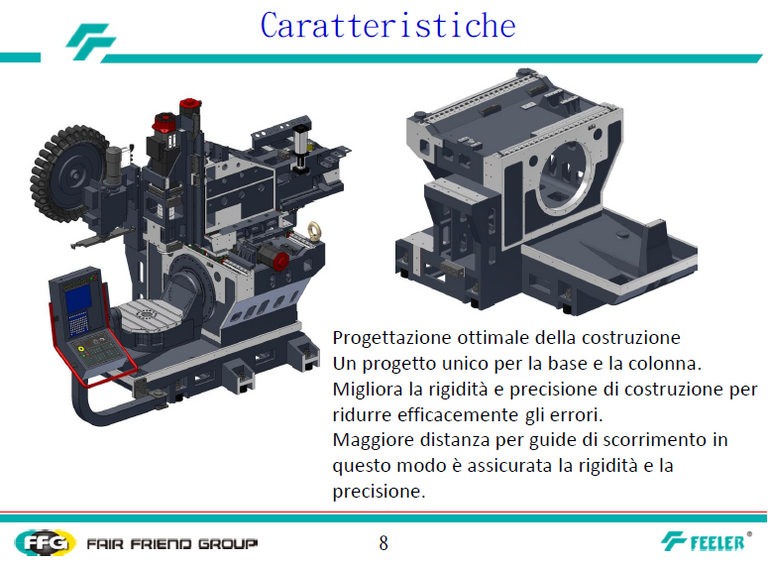

Basamento

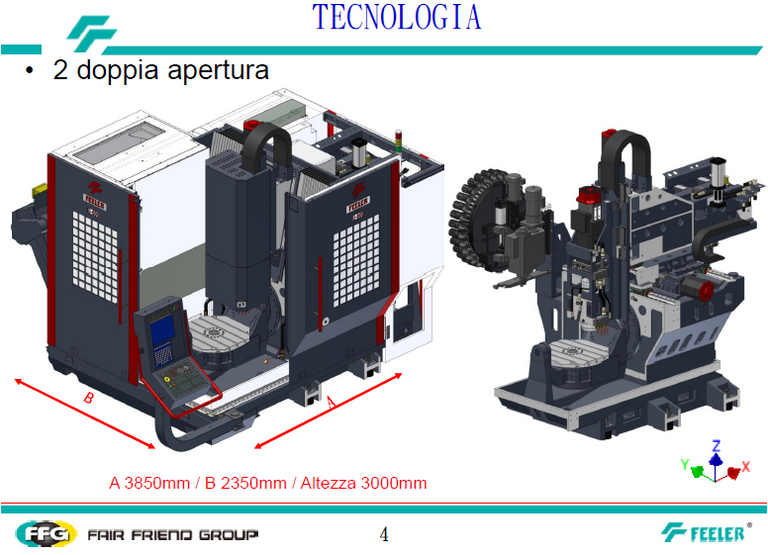

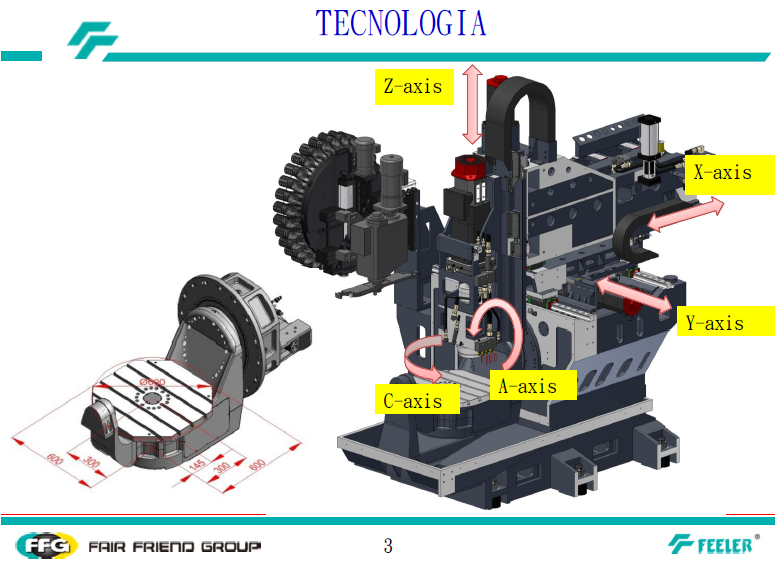

Tecnologia

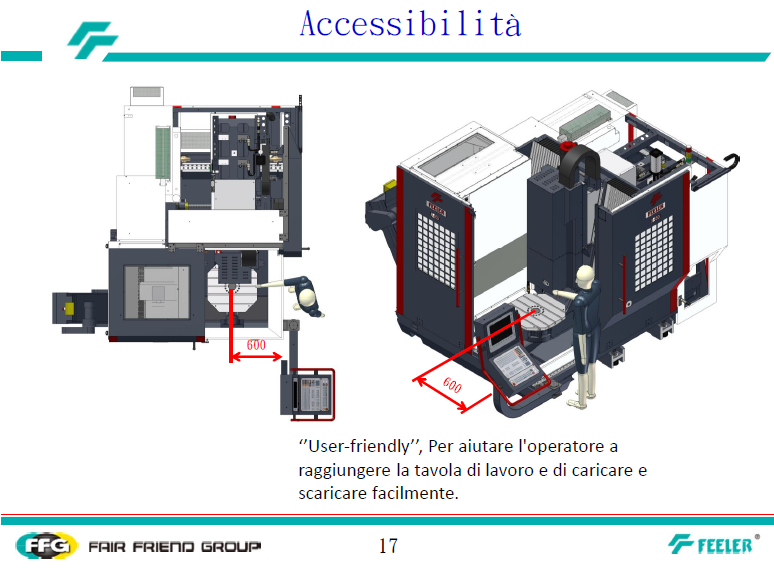

Accessibilità

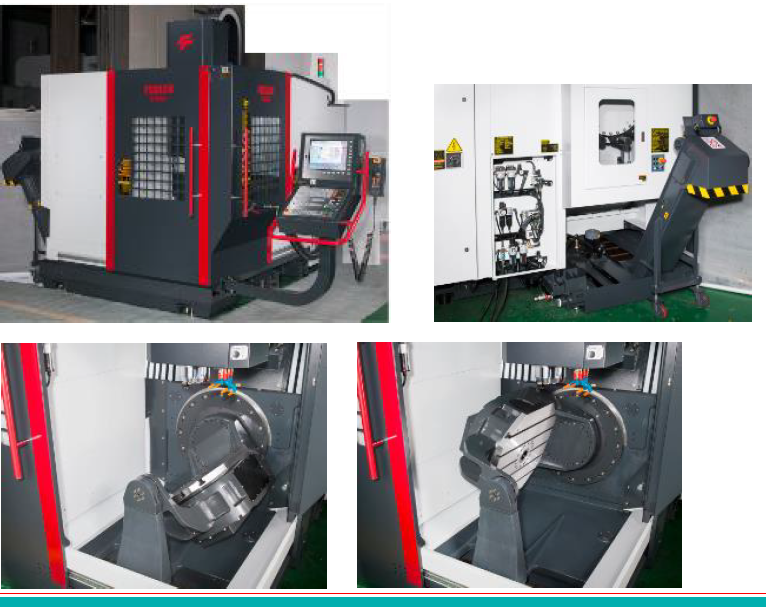

Foto
