Laser Fibra Fibermak Momentum
Gen-3 SM KW2000 4000x2000
Descrizione Tecnica

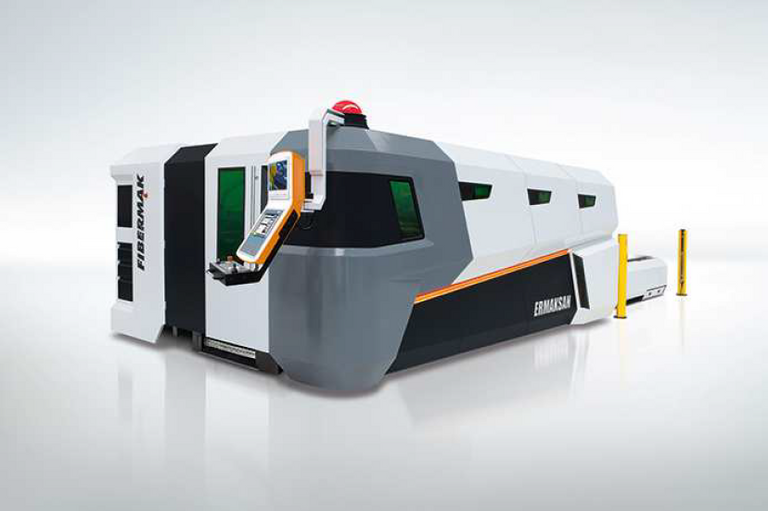

FIBERMAK MOMENTUM GEN-3 SM 2000. 4000x2000
Fibermak è un impianto taglio laser impareggiabile nella tecnologia del taglio laser grazie al suo alto design, al suo consumo di energia estremamente basso, alla sua veloce capacità di taglio e al suo costo di manutenzione pari quasi a zero.
Fibermak trasmette il suo fascio laser nella lamiera tramite cavi a fibra e la sua qualità di taglio con alta densità di fascio è perfetta per materiali fini, paragonata ad ogni altra tecnologia laser.
Il consumo di energia e circa 70% inferiore al consumo di energia di un taglio laser a CO2.
La capacità di Fibermak di tagliare materiali riflettenti quali alluminio, rame e ottone fornisce un vasto campo di applicazione.
Il taglio laser a fibra ad alta tecnologia Ermaksan taglia fino a 20mm di spessore di acciaio con la massima precisione e qualità.
TESTA DI TAGLIO
La testa di taglio Precitec Procutter possiede un sensore di distanza integrato con alta stabilità e con una cartuccia protetta e monitorata, di semplice e veloce sostituzione.
La regolazione della focale può avvenire manualmente o automaticamente. La lente non necessita di alcuna regolazione dopo la sostituzione.
La barra a led indica lo stato del sistema: pressione, temperatura, drive e contaminazione, letti da appositi sensori.
Accurata e veloce misurazione della distanza dalla lamiera.
Non è necessario sostituire la testa di taglio per il taglio di diversi spessori.
Monitoraggio del processo di piercing e rilevazione della lamiera per interruzione del taglio. Montaggio della testa e sostituzione della lente estremamente veloci e tutto da fronte macchina, Applicazione per i telefoni cellulari riportante lo stato della macchina, grazie all’interfaccia Bluetooth.
Caratteristiche Tecniche
CARATTERISTICHE TECNICHE:
Efficiente:alte velocità di taglio con sensore di distanza integrato
corti tempi di conversione tramite cambi veloci di lenti
flusso di gas di taglio ottimizzato
Flessibile:
taglio di diversi tipi di materiale
taglio 2D
lunghezza focale adattata alla specifica applicazione
tutte le connessioni sono ubicate nella parte superiore Utilizzo facile e sicuro:
sistema di sostituzione cartuccia semplice e sicuro con ritenzione TCP
cambio veloce di vetri protettivi
monitoraggio della temperatura dei sensori
monitoraggio della cartuccia per la preparazione
giunto magnetico indistruttibile
sistema di pulizia ugelli
sensore di monitoraggio vetro di protezione
PERCHE’ SCEGLIERE FIBERMAK
3 volte più veloce confronto ad altri tagli laser per il taglio di lamiera sottile
gli assi, equipaggiati con motori e guide lineari, raggiungono la velocità di 141 m/min e accelerazioni di 2G
il laser a fibra è una tecnologia “verde”, che permette di risparmiare minimo il 50% di energia elettrica
non c’è bisogno di miscele di gas
non c’è bisogno di componenti ottici come specchi, tubi al quarzo, soffietti, ecc.
la struttura della Fibermak è adatta a lavori pesanti, equipaggiata con componenti di alta qualità ed affidabilità conosciuti a livello mondiale, progettati per lavorare accuratamente e continuamente in qualsiasi condizione di lavoro
CAD CAM LANTEK EXPERT
Fibermak utilizza SW Lantek Expert Cut Cad/Cam tramite proprio post-processor. Molteplici applicazioni rendono il taglio più semplice, come nesting automatico, calcolo di costo/ciclo, micro-giunzioni, ecc.
- tabelle di taglio relative ai tipi di materiale e allo spessore
- nesting e processo automatici
- calcolo di tempi e costi
- modulo CAD
- micro-giunto
- taglio comune
- bruciatura film protettivo
- spegnimento/accensione automatici
Specifiche Tecniche
CARATTERISTICHE TECNICHE “FIBERMAK” MOD. MOMENTUM GEN-3 SM 4000. 4000x2000:
MOVIMENTO ASSI
Le macchine Fibermak hanno inoltre 4 servomotori “Beckhoff” per tutti i movimenti degli assi. I dati sono trasmessi in un cavo motore standard, riducendo significativamente i costi. Questa tecnologia permette un posizionamento accurato.I riduttori sono “Wittstain” e iI vantaggi principali dei sistemi a servomotore sono:
costo inferiore per macchine ad alta performance
basso consumo di energia
facile riparazione e manutenzione
rigidità lineare
| Risonatore | IPG YLS2000-compact |
|---|---|
| Range di potenza | 10-105% |
| Collimatore qualità raggio laser | 2-2.5 rad |
| Stabilità potenza | 1 – 2 % |
| Range frequenza pulsazioni | 5 kHz |
| Lunghezza onda laser | 1075 +/- 5 µm |
| Diametro uscita nucleo fibra | 100 µm |
| Eccitazione | Diodo Laser |
| Tasso di flusso d’acqua di raffreddamento | 20 l/min |
| Max dimensione lamiera | 4000x2000mm |
| Capacità di taglio (alta qualità) | Ferro: 15 mm Inox: 8 mm Alluminio: 6 mm Ottone: 4mm Rame: 5mm |
| Max capacità di carico | 2.500 Kg |
| Assi | X-Y-Z-U |
| Movimento assi | X-U (tavola): 4050mm Y (ponte): 2050mm Z (testa): 150mm |
| Accelerazione assi | 1.5 G |
| Max velocità assi simultanea | 141 m/min singolo asse X,Y: 100m/min |
| Accuratezza posizionamento | +/- 0,03 mm/m |
| Accuratezza ripetizione | +/- 0,015 mm |
| Gas di asservimento | Ferro: Ossigeno (0,5 – 25 bar) Inox: Azoto (0,5 – 25 bar) Alluminio: Aria o Azoto (0,5 – 25 bar) |
| Testa di taglio | Precitec Procutter Mot. Cutting Head |
| CNC | Beckhoff CP6242 |
| Cad/Cam SW | Lantek Expert Cut |
| Connessione rete | Ethernet |
| Pannello operativo | Tastiera e pannello touch-screen 15” |
| Totale potenza elettricità necessaria | 18 Kw |
| Dimensioni macchina | 11400x4300xH2200 mm |
| Peso macchina | 15800 kg |
Produttore
Dopo mezzo secolo, Ermaksan si muove verso il futuro con 50 anni di investimenti in tecnologia e con il nuovo reparto R&D, Ermaksan è diventata una delle società leader al mondo nell’industria della produzione di macchine utensili per la lavorazione della lamiera.
Ermaksan è sempre all’avanguardia con un importante reparto R&D, 80.000 m2 copertidi area produzione e uno staff di 800 persone dedicato alla costruzione di macchine utensili di alta qualità. Ermaksan nel reparto produttivo possiede solo macchine a controllo numerico di industrie leader. Sotto la supervisione di ingegneri esperti, ogni anno vengono prodotte più di 3.000 macchine. Ermaksan è una delle aziende leader nel settore delle macchine utensili,rappresentata nel mondo in 70 nazioni da agenti in esclusiva e che possiedono un alto supporto tecnico.Ermaksan progetta e produce macchinari duraturi, produttivi e di valore. Lo facciamo soddisfando continuamente le richieste dei clienti e superando gli standard di settore, verso una crescita sostenibile.
Laser Precitec Made in Germany
max. potenza del laser: 6 kW (con lunghezze d'onda da 1030 a 1090nm)
elettronica: Lasermatic®
lunghezza focale di collimazione FC: 100 mm
lunghezze focali FF: 125 mm, 150 mm, 175 mm, 200 mm
NAmax: 0,13 con FC100
campo di regolazione verticale: FC100/FF125: +6 mm/-9 mm; FC100/FF150: +9 mm/-13 mm;
FC100/FF175: +12 mm/-18 mm; FC100/FF200: +15 mm/-20 mm
dimensioni (LxP): 92 x 115 mm
peso: 4,2 kg (nella variante diritta, FF 125 mm)
CNC
Le divisioni centrali di Beckhoff, come lo sviluppo, la produzione, la gestione, distribuzione, marketing, supporto e servizio sono situati presso la sede di Beckhoff Automation GmbH & Co. KG a Verl, Germania. Rapidamente crescente presenza sul mercato internazionale si svolge attraverso società controllate. Attraverso la cooperazione in tutto il mondo con i partner, Beckhoff è rappresentata in più di 75 paesi
